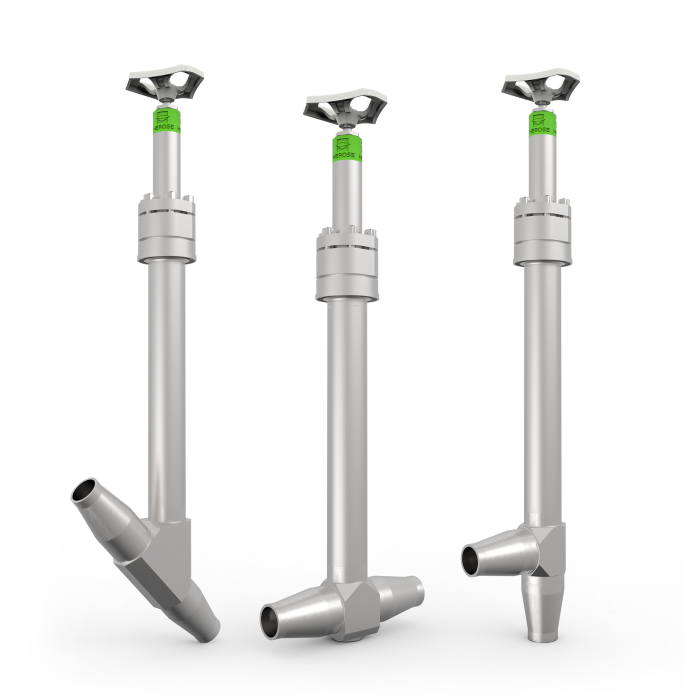

Typ 11C01 - Absperrventil FullX
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -269°C (4K) bis +80°C (353K)
Beschreibung
Top-Entry Tieftemperatur-Absperrventile, Gehäuse aus Vollmaterial, bis PN63
Serie A001
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl,
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦"
Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen
· Faltenbalg oben
· Faltenbalg unten
· Faltenbalgüberwachung
· Rückschlagfunktion
· Regelfunktion
· Drosselfunktion
· Spülanschluss
- nur auf Anfrage:
· Weitere Anschlussarten
Zertifikate
BV (Class Rules)
ClassNK (Class Rules)
DNV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
CCS (Class Rules)
Lloyd's Register (Class Rules)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 11C01 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_11C01 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4571 |
A 313 Grade 316TI |
2 |
Dichtung |
PCTFE |
|
3 |
Abschlusskörper |
1.4571 |
A 313 Grade 316TI |
4 |
Oberrohr |
1.4571 |
A 313 Grade 316TI |
5 |
Hohlspindel |
1.4571 |
A 313 Grade 316TI |
6 |
Vorschweißflansch |
1.4404 |
A 276 Grade 316L |
7 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
8 |
Buchse |
CW452K |
B 159 UNS C51900 |
9 |
Schraube |
A4-70 |
A 194 B8M |
10 |
Mutter |
1.4404 |
A 276 Grade 316L |
11 |
Kopfstück |
1.4404 |
A 276 Grade 316L |
12 |
Axial-Rillenlager |
1.4125 |
440C |
13 |
Gleitbuchse |
CW452K |
B 159 UNS C51900 |
14 |
Spindelring |
CW452K |
B 159 UNS C51900 |
15 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
16 |
Kappe |
PVC |
|
17 |
Stopfbuchsschraube |
1.4404 |
A 276 Grade 316L |
18 |
Abstreifer |
PEEK |
|
19 |
Spindel |
1.4404 |
A 276 Grade 316L |
20 |
Handrad |
1.4409 |
A 351 CF3M |
21 |
O-Ring |
FPM (VITON) |
Nenngröße |
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|---|---|---|---|---|---|---|---|---|
Kragen-Ø |
G |
68,0 |
68,0 |
68,0 |
68,0 |
84,4 |
84,4 |
100 |
Länge |
M |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
Äußerer Rohr-Ø ISO |
Ra |
17,2 |
21,3 |
26,9 |
33,7 |
42,4 |
48,3 |
60,3 |
Wandstärke ISO |
a |
1,8 |
2,0 |
2,3 |
2,6 |
2,6 |
2,6 |
2,9 |
Rohr-Ø ASTM A312 |
␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣␣S10 |
